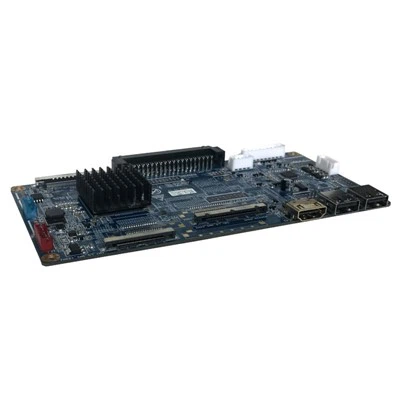

OPS-i lülituspaneelil on mitu funktsiooni
1X HDMI (HDMI-pistikuga) : pakub standardset HDMI-porti kõrglahutusega kuvaväljundi toetamiseks, mis sobib telerite, monitoride ja muude seadmete ühendamiseks. Pin disain pakub rohkem kohandamisfunktsioone.
1 x DP (DisplayPort) liides: DisplayPorti liidest kasutatakse kõrge eraldusvõime ja kõrge värskendussagedusega kuva väljundiks ning see sobib tipptasemel kuvaseadmetele või professionaalsetele monitoridele.
Sisend/väljundliides (I/O):
USB liides:
4 x USB 2.0 port: toetab erinevate väikese kiirusega välisseadmete, nagu klaviatuurid, hiired ja USB-mälupulgad, ühendamist.
1 x USB 3.0 port: toetab kiiret andmeedastust ja sobib suure ribalaiuse nõudega seadmete (nt välised kõvakettad ja kõrglahutusega kaamerad) ühendamiseks.
1 x 3PIN USB Live ja No Live Valikuline: selle liidese saab valida reaalajas või mitte, mis sobib erinevate toitevajaduste ja ühendusviiside jaoks.
Stäpsustamine
|
Display |
HDMI DP |
1 × HDMI (HDMI pin) 1 × DP |
|
|
I/O |
JUSBPWR1 USB2.{1}} USB 3.{1}} Interneti-juurdepääs Lüliti JUART1 J-SW1 J-SW2 JO5 JSPK JDET OPS pistik Heli |
1x3PIN USB reaalajas ja ilma reaalajas valikuline (signaali definitsioon: 1-2 live, 2-3 no live) 4 × USB2.0, 1xUSB3.0 1XRJ45 GigE Vision 1XPOWER lüliti 1 × COM TTL (4 pin, 2.{3}} tühik, signaali määratlused: VCC (5 V) GND U-TX U-RX) 1× Lüliti viik / lähtestamine (signaali määratlused: PS-ON,GND;REST,GND) 1 × sisselülitamise tuvastamise viik (4 kontaktiga, signaali definitsioon: PSON GND PSOK VCC3) 1XHDMI CEC pin; (NC CEC VCC) 1X2PIN (signaali definitsioon: FAN_CTRL LED_DET) OPS 80 pin 1 x LINE-OUT 3.5 Standardliides, mis toetab kahe kanaliga väljundit |
|
|
Power |
Sisend |
DC JACK (19 V, siseläbimõõt 2,5 mm) Integreeritud 4 kontaktiga pesa (12 - 19V) |
|
|
Pfüüsikalised parameetrid |
Mõõtmed |
Õhuke Mini-ITX, 133x44mm |
|
|
Keskkond |
Temperatuur Niiskus |
Töötemperatuur:0 kraadi ~60 kraadi Säilitustemperatuur:-20~70 kraadi 5% ~ 90% Kondensatsiooni ei esine |
|
Otellimusteave
|
Sales mudel |
olek |
|
AOS-OPSCHDP |
2*USB2.0 1*USB3.0 HDMI/DP valikuline ekraan ja juhtnupud |
|
AOS-OPSCHDPA |
RJ45 GigE Vision 4*USB2.0 1*USB3.0 HDMI/DP valikuline ekraan ja juhtnupud |
Joonistamine
